STRUCTURE 構造

安心を支える確かな構造が、「永住の住まい」という願いを叶えます。
快適で上質な住まいには、洗練の空間設計とデザイン性、そして、確かな構造が必要です。
〈ザ・ライオンズ百道〉では、永く安心して暮らしていただくために確かな先端技術と、目に見えない部分のクオリティを追求。
永住の住まいにふさわしい安心の礎を築きます。

耐震性を高めるコンクリート杭

〈ザ・ライオンズ百道〉では、地盤面より13.0~15.0mの固い地盤に最大径2,000mmのコンクリート杭を51本打ち込み、高い耐震性を実現します。

最高36N/mm2のコンクリート

Fc27~36N/mm2の強度を持つコンクリートを使用しています(地上部)。また、良質なコンクリートを構築するために、水セメント比を50%以下に設定しています。これは住宅性能表示による「劣化対策等級」のなかで最高等級 (等級3) に相当します。
※N/mm (ニュートン) =コンクリート強度の単位。1N/mmとは約10kg/1cm2のことで、1cmに約10kgの力が加わっても壊れない強度のことです。数値が大きいほど、高強度で耐久年数も長くなります。
※FCとは、設計基準強度のことです。
※水セメント比とは、セメントに対する水の重量比を示し、コンクリートの品質と強度を表す指標のひとつです。

劣化対策のとられた構造躯体

コンクリートの厚さ(かぶり厚)が大きいほど、鉄筋が大気に触れ腐食するのを防ぎます。建築基準法で定められた数値より10mm以上多くかぶり厚を確保しました。
劣化対策等級は最高等級(等級3)を取得しています。

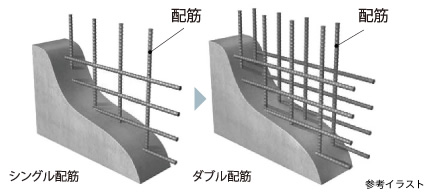

ダブル配筋

躯体の強度を向上させるため、構造壁およびスラブに配筋を２重に組むダブル配筋としています。（一部除く）

溶接閉鎖型フープ

鉄筋コンクリートの柱には、直径最大32mmの主筋を採用。帯筋にはコンクリートを拘束する能力の高い溶接閉鎖型フープを採用しました。

配筋検査

建物の主要構造材である鉄筋が図面通りに正しく配置されているか、コンクリートを打ち込む前に検査を行います。この時、鉄筋にかぶるコンク リートの厚み(かぶり厚)が適切かどうかなどをチェックします。

ボイドスラブ工法

ボイドスラブ工法とは、床スラブの中に楕円状の部材を通し、床スラブ自体で床や天井を支える梁の役目をさせる工法です。この工法を採用することで、天井部分の小梁をなくし、伸びやかで開放的な室内空間となります (一部を除く)。また、小梁がなくなることで間取りの可変性が高まり、ライフスタイルや家族構成の変化に伴うリフォームの自由度も高まります。

住戸断熱

結露は不快なだけでなく、カビの発生の原因ともなります。
結露対策には、外壁に断熱材を施すことにより、外気温の影響を室内に与えにくくすることが有効です。
〈ザ・ライオンズ百道〉では、外気に面する壁に断熱材(発泡ウレ タンフォーム)を吹き付けるなどしています。
※屋根部分は外断熱防水仕様となっております。

約300~325mmのボイドスラブ二重床・二重天井構造

住戸間のコンクリートスラブは約300~325mmの厚さを確保(一部を除く)。
さらには二重床を採用し、床材とコンクリートスラブの間に空気層を確保した二重床構造を採用しています。

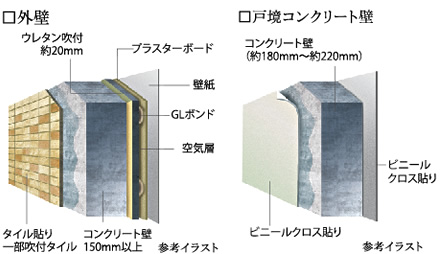

外壁

外壁(150mm以上)には、コンクリートに断熱材を吹きつけ、空気層を挟んでさらにプラスターボードを貼っています。

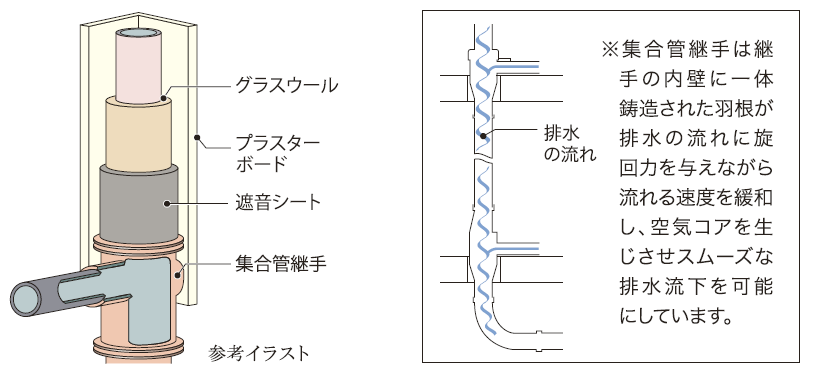

排水竪管

遮音対策として、排水竪管にグラスウールと遮音シートを巻き付けています。

水まわりの遮音対策

洗面室、バスルーム、トイレと直接面する居室は、間仕切り壁内にグラスウールを施しています。
